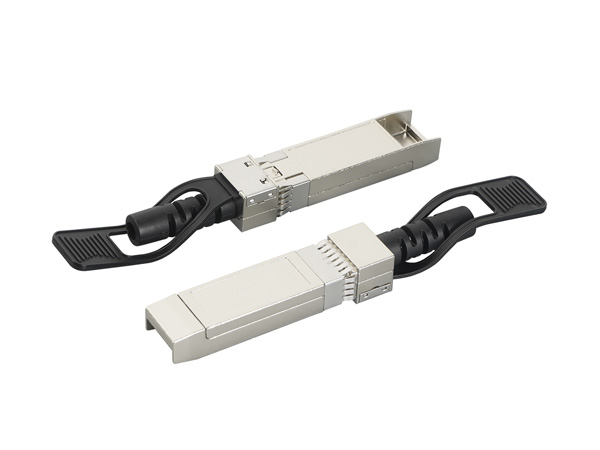

介绍一下光模块结构件的关键技术

光模块结构件的关键技术涵盖光电转换、封装设计、材料创新、高频信号处理及功耗优化等多个方面，这些技术共同支撑光模块实现高效、稳定的光电信号传输。以下是具体介绍：

一、光电转换技术

光电转换是光模块的核心功能，主要由光发射组件（TOSA）和光接收组件（ROSA）实现。

光发射组件（TOSA）：

光源：采用激光二极管（LD）或发光二极管（LED），其中LD具有功耗低、功率大、耦合效率高等优点，是主流选择。

驱动电路：处理输入电信号，驱动光源发射出相应速率的调制光信号。

光功率自动控制电路：确保输出的光信号功率保持稳定，提高传输可靠性。

光接收组件（ROSA）：

光电探测器：将接收到的光信号转换为电信号，常用类型包括PIN光电二极管和雪崩光电二极管（APD）。APD具有内部增益机制，可提升灵敏度，适用于长距离传输。

信号处理电路：包括前置放大器和限幅放大器，对转换后的电信号进行放大和处理，输出相应码率的电信号。

二、封装技术

封装技术对光模块的性能、可靠性和成本具有重要影响。

气密性封装：

目的：防止外部水汽和有害气体进入密封光器件内部，影响光芯片和相关零组件的性能。

方式：包括To-can、BOX（盒式）、蝶形封装等，主要应用于工作环境复杂、对可靠性要求高的电信市场或DCI市场（数据中心长距离传输）。

非气密性封装：

目的：降低成本，提高生产效率。

方式：主要是COB（板上芯片封装）封装技术，多用于数据中心光模块。COB封装将芯片直接安装在印制电路板上，用金线或铜线将芯片引脚与印制电路板的接触点连接起来，具有尺寸小、重量轻、可靠性高、成本低等优点。

三、材料创新

材料创新是提高光模块性能的关键。

光芯片材料：

激光器芯片：按出光结构可分为面发射芯片（如VCSEL）和边发射芯片（如FP、DFB和EML芯片）。不同材料的光芯片具有不同的性能特点，适用于不同的应用场景。

探测器芯片：主要有PIN和APD两类，其中APD芯片通过雪崩倍增效应提高探测灵敏度。

封装材料：

电介质材料：气密性封装中使用的电介质一般为非有机材料，如玻璃或陶瓷，以确保封装的可靠密封。

光学材料：包括透镜、滤波片等，用于优化光路耦合和信号传输。透镜按形状可分为球面和非球面，按材质主要有玻璃、硅、塑料等。

四、高频信号处理技术

随着光模块速率的不断提升，高频信号处理技术变得尤为重要。

PAM4调制技术：

原理：通过提升符号率实现更高带宽，例如4×200G PAM4方案可支持800G光模块的单模光纤传输。

优势：相比传统的NRZ调制技术，PAM4调制技术可在相同带宽下传输两倍的数据量。

相干技术：

原理：利用相干光（具有相同频率和固定相位关系的光波）进行信号传输和处理，支持复杂的调制解调和信号处理功能。

应用：相干光模块多应用于100G、超100G速率通信场景，如长途骨干、城域、接入、DCI网络等。

五、功耗优化技术

功耗优化是光模块设计的重要方向，尤其是对于高速、高密度光模块而言。

硅光技术：

原理：采用硅基衬底材料，通过CMOS工艺集成激光器、调制器和探测器，减少组件数量并降低成本。

优势：硅光模块具有低功耗、高集成度等优点，适用于数据中心等对功耗敏感的应用场景。

CPO（光电共封装）技术：

原理：将光引擎与交换芯片共封装，缩短传输距离并降低功耗。

应用：CPO技术预计将在未来几年内实现商用，为AI算力和数据中心提供核心支撑。
