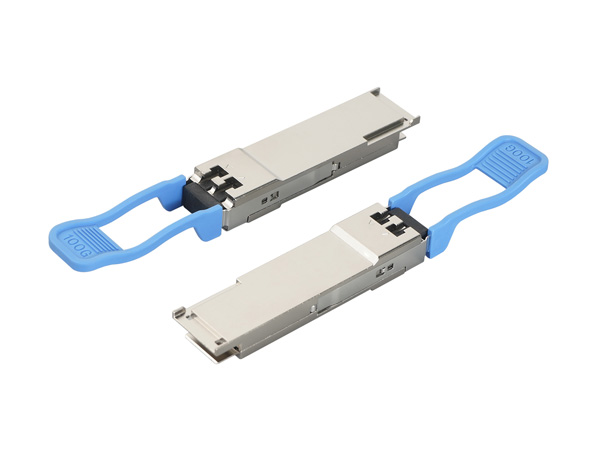

光模块结构件的输出环节

光模块结构件的输出环节是光信号与电信号转换流程的最终阶段，其核心任务是将处理后的信号以标准格式稳定输出至外部设备，同时确保信号质量满足系统要求。以下从发射端光输出和接收端电输出两个方向，结合关键技术细节进行详细描述：

一、发射端光输出环节

1. 光信号的最终成型与耦合

光学路径设计：

激光器发出的光信号需经过光隔离器（防止反射光干扰激光器稳定性）、波长选择元件（如滤波片或光栅，确保波长符合标准）和耦合透镜组。

单模光纤耦合：因纤芯直径仅9μm，需采用高精度透镜（如非球面透镜）将光斑聚焦至纤芯中心，耦合损耗通常需控制在0.5dB以内。

多模光纤耦合：VCSEL激光器可直接通过面发射方式耦合，损耗较低（约1-2dB），但需控制模场匹配以避免模间色散。

光接口标准化：

光模块输出端采用标准接口（如LC、SC、MPO），通过陶瓷套筒或金属法兰实现机械对齐，确保与外部光纤的物理连接稳定性。

MPO接口：用于高密度并行传输（如400G/800G模块），支持12芯或24芯光纤阵列，需通过精密压接工艺保证端面平整度。

2. 光功率控制与监测

自动功率控制（APC）：

驱动芯片通过监测激光器背光二极管（MPD）的电流，实时调整偏置电流和调制电流，补偿温度变化或器件老化导致的光功率波动。

闭环控制：APC电路以MPD电流为反馈信号，通过PID算法动态调整驱动参数，确保输出光功率稳定在目标值（如-3dBm至+3dBm）。

光功率告警功能：

模块内置光功率监测电路，当输出光功率低于阈值（如-12dBm）或高于过载点（如+7dBm）时，触发LOS（Loss of Signal）告警，通知系统进行保护切换或故障定位。

3. 光信号质量保障

消光比（ER）优化：

通过调整激光器调制电流与偏置电流的比值，确保全“1”码与全“0”码光功率比值（ER）满足标准（如≥3.5dB），避免信号对比度不足导致的误码。

温度补偿：ER随温度升高可能下降，需通过查表法或线性补偿算法动态调整调制参数。

光谱特性控制：

对于DWDM（密集波分复用）模块，需通过光栅或滤波器严格限制激光器光谱宽度（如≤0.1nm），防止相邻信道串扰。

二、接收端电输出环节

1. 电信号的放大与整形

跨阻放大器（TIA）：

将光探测器输出的微弱电流信号（μA级）转换为电压信号（mV级），并初步放大。TIA需具备低噪声、高带宽特性，以支持高速信号（如25G/50G）传输。

噪声优化：采用共源共栅结构或反馈电阻调谐技术，降低输入参考噪声（RIN），提升信噪比（SNR）。

限幅放大器（LA）：

对TIA输出的电压信号进行进一步放大和整形，消除噪声干扰和信号抖动，输出标准逻辑电平（如CML或LVDS）。

自动增益控制（AGC）：LA可根据输入信号强度动态调整增益，确保输出幅度稳定在目标范围（如800mVpp）。

2. 高速信号处理与均衡

前馈均衡（FFE）：

在LA后端集成数字均衡器，通过预加重技术补偿高频信号衰减，改善眼图质量。例如，在40G PAM4信号中，FFE可提升信号裕量超过20%。

决策反馈均衡（DFE）：

对于长距离传输（如80km以上），DFE通过反馈环路消除码间干扰（ISI），进一步降低误码率（BER）。

DSP集成：在400G/800G模块中，DSP芯片集成FFE、DFE和时钟数据恢复（CDR）功能，实现全数字化信号处理。

3. 电接口标准化与信号完整性

电接口类型：

根据速率和协议需求，电输出接口可采用SFP+的CML差分信号、QSFP-DD的LVDS或PCIe的PCIe PHY标准。

阻抗匹配：电接口需设计50Ω差分阻抗，并通过PCB叠层优化和端接电阻实现信号完整性。

信号眼图优化：

通过调整驱动电流、预加重系数和均衡参数，确保电输出信号眼图张开度满足标准（如眼高≥300mV，眼宽≥0.7UI）。

4. 电信号监测与保护

眼图监测（Eye Monitor）：

模块内置眼图分析电路，实时监测输出信号质量，并通过I2C接口向系统上报误码率、抖动等参数。

自适应均衡：根据眼图监测结果，动态调整FFE/DFE参数，优化信号质量。

静电防护（ESD）：

电接口采用TVS二极管或ESD保护阵列，防止人体静电或设备浪涌损坏模块内部电路。

三、输出环节的典型应用场景

数据中心互联：

400G QSFP-DD模块通过MPO接口输出8路50G PAM4光信号，经光纤传输至对端设备，电输出端需支持PCIe 5.0或以太网协议。

输出光功率需与光纤损耗匹配，确保传输距离达10km（SR4）或40km（DR4）。

5G前传网络：

25G SFP28模块通过LC接口输出NRZ光信号，电输出端需兼容eCPRI协议，时延需控制在10μs以内。

输出消光比需≥6dB，以适应无线基站的高灵敏度接收需求。

长距离传输系统：

100G CFP2-DCO模块通过可调激光器输出DWDM光信号，电输出端需集成DSP芯片，支持FEC纠错和软判决解码，将误码率降至10^-15以下。

四、输出环节的未来趋势

硅光集成化：

将激光器、探测器、TIA/LA和DSP集成于硅基芯片，缩小模块体积并降低功耗（如400G硅光模块功耗<6W）。

硅光耦合技术（如光栅耦合器）可简化光纤对接工艺，提升生产效率。

共封装光学（CPO）：

将光模块与交换机ASIC芯片共封装，缩短电信号传输距离，降低功耗和延迟（如800G CPO模块功耗<10W）。

电输出环节需采用高速SerDes接口（如112G PAM4），支持芯片间光互联。

智能化管理：

集成温度传感器、光功率计和微控制器，实现输出参数的实时监测和自适应调整。

通过AI算法预测器件寿命，提前触发维护流程，提升系统可靠性。

光模块结构件的输出环节是光通信系统的“最后一公里”，其性能直接决定了信号传输的可靠性和效率。通过光学耦合优化、高速信号处理和智能化管理技术的持续创新，光模块正朝着更高速率、更低功耗和更小体积的方向演进，为5G、数据中心和人工智能等新兴领域提供关键支撑。
