连接器的的工作原理有哪些

连接器的工作原理主要基于电气接触原理，通过物理连接实现电流或信号的可靠传输，其核心机制可归纳为以下步骤：

1. 接触建立：金属触点的物理对接

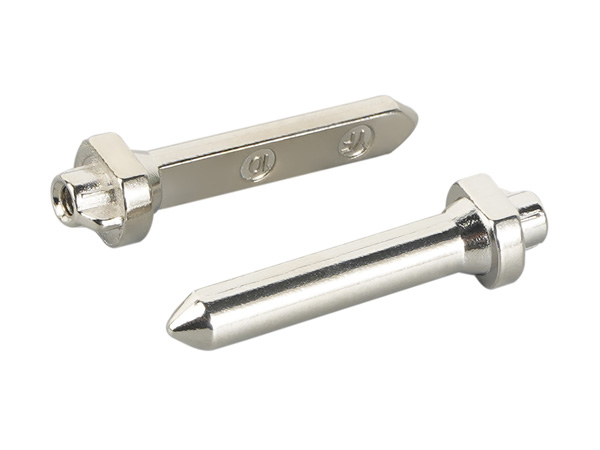

连接器由插头（公头）和插座（母头）两部分组成，当两者插合时，插头上的金属触点（如针状、片状或弹性簧片）与插座内的对应触点发生物理接触，形成电气通路。例如：

针孔接触：插头为针状，插座为孔状，通过插入实现连接。

弹性触点：插座触点采用弹性材料（如铜合金），插合时产生压紧力，确保接触稳定性。

关键设计：触点材料需具备高导电性（如铜、金）、耐腐蚀性和耐磨性，以维持长期可靠连接。

2. 信号/电流传输：导电性能的保障

接触建立后，电流或信号通过触点间的金属路径传输。传输质量取决于：

材料特性：触点材料的电阻率、抗氧化性直接影响信号衰减和发热。

接触面积：更大的接触面积可降低接触电阻，减少能量损失。

结构优化：如差分信号对设计（用于高速数据传输）可减少电磁干扰（EMI）。

应用场景：

电力传输：汽车电池连接器需承载大电流，触点需采用低电阻材料并优化散热。

高速信号：USB 3.0连接器通过差分对设计实现5Gbps数据传输。

3. 机械支撑与环境保护：结构设计的双重作用

连接器外壳和绝缘体不仅提供物理支撑，还承担以下功能：

机械固定：通过锁紧装置（如螺纹、卡扣）防止意外断开。

环境隔离：

密封设计：IP67等级连接器可防尘防水，适用于户外设备。

屏蔽层：射频连接器采用金属外壳屏蔽电磁干扰，确保信号纯净。

绝缘保护：绝缘体隔离不同触点，防止短路。

案例：工业以太网连接器（如M12）采用金属外壳和螺纹锁紧，适应振动环境。

4. 信号完整性优化：高速传输的关键

随着数据速率提升，连接器需解决信号失真问题：

阻抗匹配：通过控制触点间距和绝缘材料特性，保持特性阻抗（如50Ω），减少反射。

低插损设计：优化触点形状和材料，降低信号传输损耗。

抗干扰技术：如光纤连接器通过光信号传输，完全避免电磁干扰。

应用：数据中心背板连接器支持100Gbps以上数据传输，需严格控阻抗和插损。

5. 分离与中断：可控的断开机制

当连接器分离时，电气连接被中断，设计需确保：

安全断开：避免拉弧（如高压连接器采用慢断设计）。

防误插：通过键槽、颜色编码或机械锁防止错误连接。

案例：航空连接器采用防误插键槽，确保在极端环境下正确对接。

总结：连接器的工作原理框架

接触建立：金属触点物理对接，形成电气通路。

信号传输：通过优化材料、结构和环境设计，保障电流/信号质量。

机械支撑：外壳和锁紧装置提供稳定连接。

环境适应：密封、屏蔽和绝缘设计应对恶劣条件。

安全断开：可控分离机制防止信号中断或设备损坏。

连接器作为电子系统的“神经枢纽”，其工作原理融合了电气、机械和材料科学，通过精密设计实现高效、可靠的信号与电力传输，支撑了从消费电子到航空航天等领域的现代化发展。
