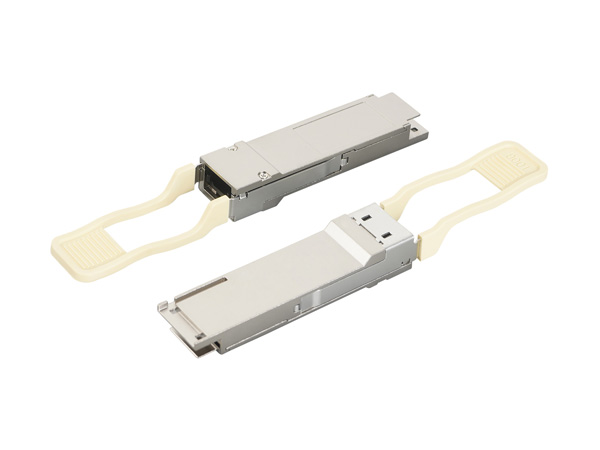

光模块结构件的工作原理

光模块结构件通过光电子器件、功能电路和光接口的协同工作，实现电信号与光信号的双向转换，其核心工作原理可分为发射端电光转换和接收端光电转换两个过程，具体如下：

一、发射端（电信号→光信号）

电信号输入与处理

外部设备（如交换机、路由器）通过电接口向光模块发送一定码率的电信号。该信号首先进入功能电路中的驱动芯片，进行整形、放大和时序调整，以确保信号质量满足激光器驱动要求。

激光器调制与光信号生成

处理后的电信号驱动半导体激光器（LD，如VCSEL、DFB、EML等）或发光二极管（LED），使其发射出与电信号码率匹配的调制光信号。

激光器类型选择：根据传输距离和速率需求，激光器类型不同。例如，短距离多模传输常用VCSEL（850nm波长），长距离单模传输则采用DFB或EML激光器（1310nm/1550nm波长）。

调制方式：直接调制（IM）或电吸收调制（EAM）技术将电信号转换为光强度变化，实现光信号的调制。

光信号耦合与输出

生成的光信号通过光隔离器（防止反射光干扰激光器）、耦合透镜等光学元件，聚焦并耦合至光纤接口（如LC、SC、MPO等），最终通过光纤传输。

二、接收端（光信号→电信号）

光信号输入与耦合

光纤传输的光信号通过光接口进入光模块，经耦合透镜聚焦后，照射至光探测器（如PIN光电二极管或APD雪崩光电二极管）的光敏面上。

光信号转换为电信号

光探测器将光信号转换为微弱电流信号，其强度与入射光功率成正比。

探测器类型选择：PIN探测器适用于短距离、低速率场景，而APD探测器通过雪崩倍增效应提升灵敏度，适用于长距离、高速率传输。

电信号放大与处理

微弱电流信号首先进入跨阻放大器（TIA），转换为电压信号并初步放大；随后，限幅放大器（LA）对信号进行进一步整形和增益控制，消除噪声干扰，恢复出清晰的电信号。

数字信号处理（DSP）：在高速光模块（如400G/800G）中，DSP芯片对信号进行色散补偿、时钟恢复和误码校正，确保信号完整性。

电信号输出

处理后的电信号通过电接口输出至外部设备，完成光电转换的全过程。

三、关键性能指标与优化技术

发射端指标

平均发射光功率：反映激光器输出强度，需与光纤损耗匹配。

消光比（ER）：全“1”码与全“0”码光功率比值，表征信号对比度，直接影响误码率。

光谱特性：中心波长稳定性及谱宽影响多通道波分复用（WDM）系统的性能。

接收端指标

接收灵敏度：模块能识别的最小输入光功率，决定传输距离上限。

过载光功率：模块能承受的最大输入光功率，避免探测器饱和损坏。

接收光功率范围：灵敏度与过载光功率之间的区间，反映模块动态适应能力。

优化技术

温度补偿：通过数字电位器或K因子补偿法，动态调整激光器偏置电流和调制电流，维持光功率和消光比稳定。

信号均衡：在高速传输中，采用前馈均衡（FFE）或决策反馈均衡（DFE）技术补偿光纤色散和损耗。

低功耗设计：采用线性驱动可插拔（LPO）或光电共封装（CPO）技术，减少DSP芯片功耗，提升能效。
