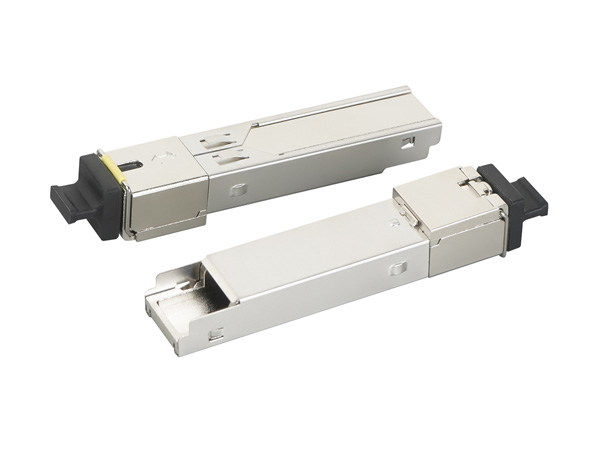

光模块结构件的介绍

光模块作为光纤通信的核心器件，其结构件设计需兼顾光电转换效率、信号完整性及环境适应性。以下是光模块结构件的关键组成部分及其功能解析：

一、核心光电转换组件

光发射组件（TOSA）

激光器（LD）：采用半导体激光器（如DFB、VCSEL）或发光二极管（LED），将电信号转换为调制光信号。例如，1310nm激光器用于长距离传输，850nm VCSEL用于短距离多模光纤。

驱动电路：控制激光器的偏置电流和调制电流，确保光功率稳定输出。例如，通过自动功率控制（APC）电路补偿温度变化引起的功率波动。

光学结构：包括透镜、隔离器等，聚焦光束并防止反射光干扰激光器稳定性。

光接收组件（ROSA）

光探测器：采用PIN光电二极管或雪崩光电二极管（APD），将光信号转换为电信号。APD通过内部增益机制提升灵敏度，适用于长距离传输。

前置放大器：放大微弱电信号并降低噪声，确保信号完整性。例如，跨阻放大器（TIA）将电流信号转换为电压信号。

光学滤波器：过滤杂散光，减少噪声干扰，提升信噪比。

二、功能电路与接口

数字诊断电路（DDM）

集成微控制器（MCU）和传感器，实时监测光模块的温度、电压、光功率等参数，并通过I2C接口上报给主机系统，支持故障预测和远程管理。

电接口

金手指：采用高速电连接器（如SFP+的30针接口），实现与主机板的电气连接。需满足高速信号传输要求，如阻抗匹配、低串扰等。

热插拔控制：通过软启动电路和电源管理芯片，支持光模块带电插拔，避免电涌损坏设备。

光接口

光纤连接器：采用LC、MPO等标准接口，实现与光纤的物理连接。例如，MPO接口支持多芯光纤并行传输，适用于400G/800G高速模块。

陶瓷套管：高精度陶瓷套管确保光纤对准精度，降低插入损耗（通常<0.2dB）。

三、结构支撑与保护件

外壳与底座

材料：采用金属（如锌合金）或高强度塑料，提供电磁屏蔽（EMI）和机械保护。例如，QSFP-DD模块采用金属外壳满足散热和屏蔽需求。

散热设计：通过散热片、导热垫或液冷通道优化热管理，确保激光器在高温环境下稳定工作。例如，400G光模块的功耗可达15W，需高效散热设计。

锁紧机构

卡扣或螺纹锁紧：防止光模块在振动环境中松动，确保长期可靠性。例如，SFP模块采用滑动式卡扣设计，支持快速插拔。

密封件

硅胶圈或密封胶：实现IP67级防尘防水，适应户外恶劣环境。例如，工业以太网光模块需通过-40℃~85℃温循测试。

四、特殊应用结构件

波分复用（WDM）组件

滤波片或光栅：在CWDM/DWDM模块中实现多波长信号的合波与分波。例如，DWDM模块支持16/32波长复用，单波长间隔可小至0.8nm。

相干光学组件

相干调制器：在相干光模块中实现QPSK、16QAM等高阶调制格式，提升频谱效率。例如，400G相干模块采用硅光子集成技术，缩小体积并降低成本。

可调谐激光器

MEMS或热调谐结构：支持波长动态调整，适用于灵活光网络（Flex Grid）。例如，可调谐DBF激光器可覆盖C波段（1530nm~1565nm）。

五、结构件设计趋势

小型化与高密度：从SFP到QSFP-DD，封装尺寸缩小50%以上，单模块端口密度提升4倍。

高速化与低功耗：采用PAM4调制技术，单通道速率从25Gbps提升至50Gbps，同时降低单位比特能耗。

集成化与硅光技术：通过硅光子集成将激光器、调制器等组件单片集成，减少封装环节，降低成本。例如，英特尔的100G硅光模块已实现量产。
