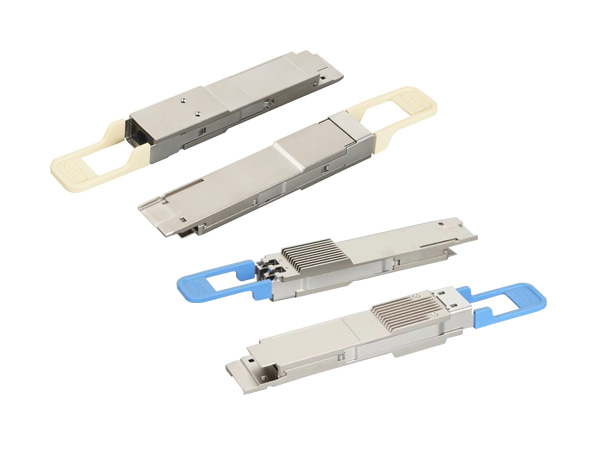

光模块结构件的工作流程

光模块结构件通过光电子器件、功能电路和光接口的协同工作，实现电信号与光信号的双向转换，其工作流程可分为发射端电光转换和接收端光电转换两个核心环节，具体如下：

一、发射端（电信号→光信号）工作流程

电信号输入与驱动处理

外部设备（如交换机、路由器）通过电接口向光模块发送特定码率的电信号。

电信号首先进入功能电路中的驱动芯片，进行整形、放大和时序调整，确保信号质量满足激光器驱动要求。

关键技术：驱动芯片需支持多速率（如155Mb/s至2.67Gb/s），并具备自动功率控制（APC）功能，通过监测背光电流补偿激光器阈值电流变化，维持输出光功率稳定。

激光器调制与光信号生成

处理后的电信号驱动半导体激光器（如VCSEL、DFB、EML等），使其发射出与电信号码率匹配的调制光信号。

调制方式：直接调制（IM）或电吸收调制（EAM），通过改变激光器注入电流或吸收层电场强度，实现光强度调制。

波长选择：根据传输距离和光纤类型，激光器波长通常为850nm（短波长窗口，多模光纤）、1310nm/1550nm（长波长窗口，单模光纤）。

光信号耦合与输出

生成的光信号通过光隔离器（防止反射光干扰激光器）、耦合透镜等光学元件，聚焦并耦合至光纤接口（如LC、SC、MPO等）。

耦合技术：单模光纤因纤芯直径小（9μm），需采用透镜聚焦耦合；多模光纤则可通过面发射激光器（VCSEL）直接耦合。

二、接收端（光信号→电信号）工作流程

光信号输入与耦合

光纤传输的光信号通过光接口进入光模块，经耦合透镜聚焦后，照射至光探测器（如PIN光电二极管或APD雪崩光电二极管）的光敏面上。

光信号转换为电信号

光探测器将光信号转换为微弱电流信号，其强度与入射光功率成正比。

探测器类型选择：

PIN探测器：适用于短距离、低速率场景，成本低、响应速度快。

APD探测器：通过雪崩倍增效应提升灵敏度，适用于长距离、高速率传输（如40G/100G模块）。

电信号放大与处理

微弱电流信号首先进入跨阻放大器（TIA），转换为电压信号并初步放大。

限幅放大器（LA）对信号进行进一步整形和增益控制，消除噪声干扰，恢复出清晰的电信号。

高速信号处理：在400G/800G模块中，DSP芯片对信号进行色散补偿、时钟恢复和误码校正，确保信号完整性。

电信号输出

处理后的电信号通过电接口输出至外部设备，完成光电转换的全过程。

三、关键性能保障技术

温度补偿与稳定性控制

通过数字电位器或K因子补偿法，动态调整激光器偏置电流和调制电流，补偿温度变化对光功率和消光比的影响。

查表法：控制器根据温度传感器反馈值，查表调整数字电位器电阻值，实现调制电流的精准控制。

信号完整性优化

在驱动器与激光器之间设计RC匹配电路，减少信号反射和损耗，提升高速信号传输质量。

采用前馈均衡（FFE）或决策反馈均衡（DFE）技术，补偿光纤色散和损耗，延长传输距离。

低功耗设计

采用线性驱动可插拔（LPO）或光电共封装（CPO）技术，减少DSP芯片功耗，提升能效。

优化电路设计，降低静态功耗，适应数据中心高密度部署需求。
