HDMI结构件的作用有哪些

HDMI结构件作为连接显示设备与信号源的核心组件，其作用不仅限于物理连接，更在信号传输、电磁兼容、设备协同及用户体验优化等方面发挥关键作用。以下是其核心作用的详细解析：

一、物理连接与机械支撑：稳定传输的基础

标准化接口形态

HDMI结构件采用统一的接口标准（如Type A的19针矩形宽口），确保不同品牌设备（如电视、游戏机、电脑）的兼容性。金属外壳包裹接口，提供机械强度，防止插拔时损坏内部触点。

耐久性设计

触点材料：磷青铜基材（硬度≥200HV）搭配镀金层（0.2μm以上），降低接触电阻，支持万次级插拔。

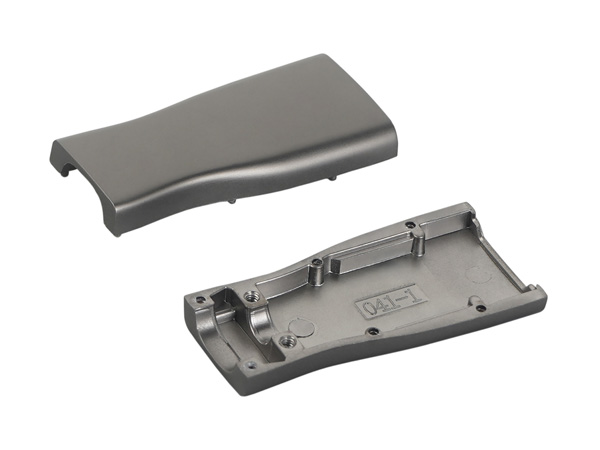

壳体工艺：锌合金压铸（如ZAMAK-3）或高强度塑料（如PA46），通过UL94 V-0阻燃认证，确保长期使用不松动、不变形。

二、信号传输与完整性保障：高清内容无损传递

多通道并行传输

TMDS通道：3对差分对传输红、绿、蓝视频信号，1对差分对传输时钟信号，通过8b/10b编码实现直流平衡，减少信号抖动。

音频嵌入：利用视频通道的冗余位置传输多声道音频（如杜比TrueHD），无需额外线缆。

辅助通道：DDC（I²C总线）读取显示设备EDID信息，协商最佳分辨率；CEC通道实现设备联动控制（如用电视遥控器开关游戏机）。

高速信号优化

阻抗控制：差分对阻抗严格控制在100Ω±10%，通过圆弧拐角、包地处理避免信号反射。

共模抑制：添加共模扼流圈（如TDK ACM2012），滤除电源噪声和外部干扰。

ESD防护：集成TVS阵列（支持8kV空气放电），保护内部电路免受静电冲击。

三、电磁兼容（EMC）设计：抑制干扰与辐射

全屏蔽结构

金属外壳：360°全包覆式设计，形成法拉第笼效应，阻断外部电磁干扰（如Wi-Fi、蓝牙信号）。

EMI弹片：壳体与PCB接触处设计弹性触点，确保接地连续性，降低辐射泄漏。

电源与信号隔离

独立电源路径：+5V供电线与信号线分离，通过滤波电容（0.1μF）抑制电源纹波。

HPD电路优化：上拉电阻（10kΩ）与滤波电容组合，避免热插拔时产生误触发信号。

四、设备协同与功能扩展：提升用户体验

智能协商与自适应

EDID读取：源设备通过DDC通道获取显示设备参数（如分辨率、色域），自动调整输出格式。

HDCP加密：支持数字内容保护（如HDMI 2.1的HDCP 2.3），防止高清内容非法复制。

多功能集成

ARC/eARC音频回传：将电视音频反向传输至音响系统，简化家庭影院布线。

VRR可变刷新率：动态调整显示刷新率，消除游戏画面撕裂（需HDMI 2.1支持）。

ALLM自动低延迟模式：游戏机与电视自动切换至低延迟模式，提升操作响应速度。

五、版本演进与性能升级：适应技术发展趋势

带宽持续提升

HDMI 1.4：10.2 Gbps带宽，支持4K@30Hz。

HDMI 2.0：18 Gbps带宽，支持4K@60Hz、HDR。

HDMI 2.1：48 Gbps带宽，支持8K@60Hz、动态HDR、VRR。

新功能引入

HEAC通道：整合以太网和音频回传，实现设备互联与内容共享。

QMS快速媒体切换：消除视频源切换时的黑屏时间（如从流媒体切换到游戏）。

六、典型应用场景

家庭影院：通过HDMI结构件连接蓝光播放器、AV接收器和电视，实现4K HDR视频与杜比全景声音频同步传输。

游戏娱乐：支持高刷新率（如120Hz）和低延迟（如ALLM），提升游戏体验。

商业展示：在会议室或展厅中，通过长距离HDMI线缆（如光纤HDMI）传输高清信号至多块显示屏。

工业控制：在自动化设备中，利用HDMI的稳定性和抗干扰能力传输监控画面。

总结

HDMI结构件通过标准化设计、高速信号优化、电磁兼容处理及多功能集成，成为高清音视频传输的核心枢纽。其作用不仅体现在物理连接层面，更通过持续的技术升级（如HDMI 2.1的48 Gbps带宽）和功能扩展（如VRR、QMS），满足用户对画质、音质和交互体验的极致追求。
